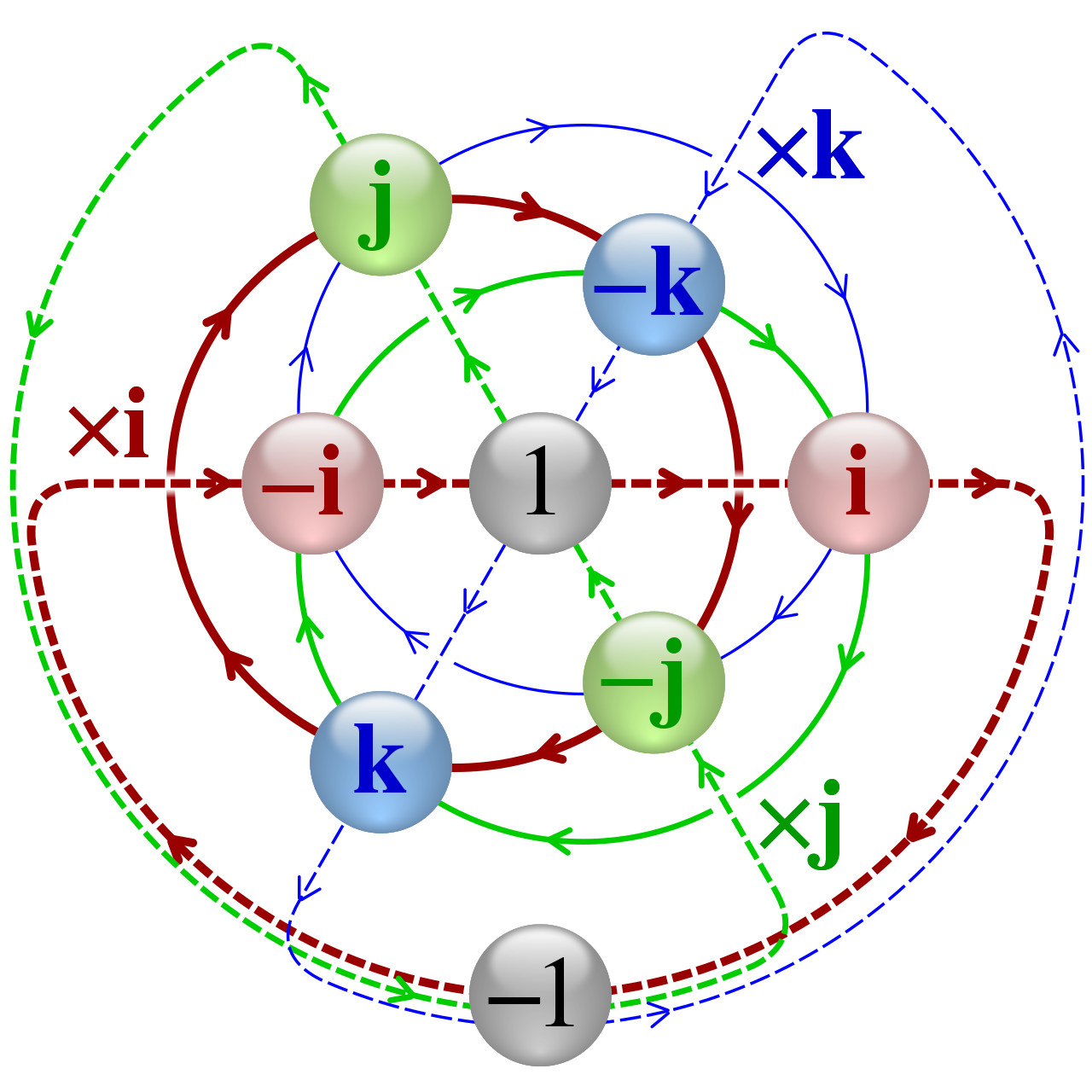

쿼터니언과 회전행렬,각속도

쿼터니언으로부터 회전 행렬을 유도해 본다. 쿼터니언의 미분과, 각속도 벡터와의 관계를 유도한다.

회전 행렬로의 변환

쿼터니언 $q = w + xi+yj+zk = w + \vec{v}$를 사용한 3차원 벡터의 회전 행렬을 유도해 본다.

앞서 쿼터니언의 곱에 대해 다음의 식이 성립함을 보고 가자

\[\begin{align} &q_1, q_2 \in \mathbb{H}, \nonumber \\ &q_1 = w_1 + \vec{v_1}, q_2 = w_2 + \vec{v2}, \nonumber \\ \nonumber \\ q_1 \otimes q_2 &= \left(w_1 w_2 - \vec{v_1} \cdot \vec{v_2}\right) + \left(w_1\vec{v_2} + w_2 \vec{v_1} + \vec{v_1} \times \vec{v_2}\right) \label{e1} \end{align}\]

증명은 이 포스트 에서 확인할 수 있다.

다음으로, 벡터의 연산에 대해서 다음이 성립함을 보고 가자

\[\begin{align} \vec{a}, \vec{b}, \vec{c} &\in \mathbb{R}^3, \nonumber \\ a,b,c &\text{ : in matrix form} \nonumber \\ \nonumber \\ &\text{1. } \vec{a} \cdot \vec{b} = \vec{b} \cdot \vec{a}, \nonumber \\ &a^T b = b^T a \nonumber \\ \nonumber \\ &\text{2. } \vec{a}\times\vec{b} = - \vec{b} \times \vec{a} \nonumber \\ &\left[a\right]_\times b = -\left[b\right]_\times a \nonumber \\ \nonumber \\ &\text{3. } \vec{a} \times \vec{a} = 0, \nonumber \\ &\left[a\right]_\times a = 0\nonumber \\ \nonumber \\ &\text{4. } \vec{a}\cdot\left(\vec{b} \times \vec{c} \right) = \vec{b}\cdot\left(\vec{c} \times \vec{a}\right) = \vec{c} \cdot\left(\vec{a} \times \vec{b}\right), \nonumber \\ &\text{(스칼라 삼중곱, scalar triple product)} \nonumber \\ \nonumber \\ &\text{5. }\vec{a}\times\left(\vec{b}\times\vec{c}\right) = \vec{b}\left(\vec{a}\cdot\vec{c}\right) - \vec{c}\left(\vec{a}\cdot\vec{b}\right) \nonumber \\ &\text{(벡터 삼중곱, vector triple product)} \nonumber \\ &\text{(백캡 공식, bac-cab)} \nonumber \end{align}\]

이제 3차원 벡터, $\vec{p}\rightarrow \vec{p’}$의 회전 식을 전개하겠다.

\[\begin{align} \vec{p'} &= q \otimes \vec{p} \otimes \overline{q} \nonumber \\ \vec{p'} &= \begin{bmatrix}w \\ \vec{v}\end{bmatrix} \otimes \begin{bmatrix}0 \\ \vec{p}\end{bmatrix} \otimes \begin{bmatrix}w \\ -\vec{v}\end{bmatrix}=\begin{bmatrix} (a) \\ (b) \end{bmatrix} \nonumber \\ \nonumber \\ (a) &: -w(\vec{v}\cdot\vec{p}) + w(\vec{p}\cdot\vec{v}) + (\vec{v} \times \vec{p})\cdot \vec{v} \nonumber \\ &= -w(\vec{v}\cdot\vec{p}) + w(\vec{v}\cdot\vec{p}) + \vec{p}\cdot(\vec{v}\times\vec{v}) \nonumber \\ &= 0 \nonumber \\ \nonumber \\ (b) &: (\vec{v}\cdot\vec{p})\vec{v} + w^2 \vec{p} + w(\vec{v}\times\vec{p})+\left[ w\vec{p}\times(\vec{v}\times\vec{p})\right]\times(-\vec{v}) \nonumber \\ &= (\vec{v}\cdot\vec{p})\vec{v} + w^2 \vec{p} + w(\vec{v}\times\vec{p})+\vec{v}\times\left[ w\vec{p} + (\vec{v}\times\vec{p}) \right] \nonumber \\ &= (\vec{v}\cdot\vec{p})\vec{v} + w^2 \vec{p} + w(\vec{v}\times\vec{p})+w(\vec{v}\times \vec{p}) + \vec{v}\times(\vec{v}\times\vec{p}) \nonumber \\ \nonumber \\ \text{as, } & \vec{v}\times(\vec{v}\times\vec{p}) = \vec{v}(\vec{v}\cdot\vec{p}) - \vec{p}(\vec{v}\cdot\vec{v})=(\vec{v}\cdot\vec{p})\vec{v}-\vec{p}\lVert \vec{v} \rVert^2 \nonumber \\ &= 2(\vec{v}\cdot\vec{p})\vec{v} + (w^2 - \lVert \vec{v} \rVert^2)\vec{p}+2w(\vec{v}\times\vec{p}) \nonumber \\ \nonumber \\ \text{in matrix form, }\nonumber \\ \text{as, }&(\vec{v}\cdot\vec{p})\vec{v} = (v^T p)v = v(v^T p)=(v v^T)p \nonumber \\ &= \left( 2vv^T + (w-v^Tv)I + 2w[v]_\times \right)p = p' \nonumber \\ &= Rp \nonumber \\ \nonumber \\ \therefore R &= 2vv^T + (w^2 -x^2 -y^2 -z^2)I+2w[v]_\times \nonumber \\ &= \begin{bmatrix} 2x^2 & 2xy & 2xz \\ 2xy & 2y^2 & 2yz \\ 2xz & 2yz & 2z^2 \end{bmatrix} + (w^2-x^2-y^2-z^2)I \nonumber \\ & \text{ }+\begin{bmatrix} 0 & -2wz & 2wy \\ 2wz & 0 & -2wx \\ -2wy & 2wx & 0 \end{bmatrix} \nonumber \\ \nonumber \\ \text{as, }& w^2 = 1 - x^2 -y^2 -z^2, \nonumber \\ &w^2-x^2-y^2-z^2 = 1 - 2x^2 - 2y^2 - 2z^2\nonumber \\ \nonumber \\ \therefore R &= \begin{bmatrix} 1-2(y^2+z^2) & 2(xy-wz) & 2(xz+wy) \\ 2(xy + wz) & 1-2(x^2+z^2) & 2(yz-wx) \\ 2(xz-wy) & 2(yz+wx) & 1-2(x^2+y^2)\end{bmatrix} \end{align}\]

따라서 쿼터니언 $q \in \mathbb{H}, q=w+xi+yj+zk$ 에 대해 3차원 벡터 회전 행렬은 다음과 같다.

\[\begin{align} R &= \begin{bmatrix} 1-2(y^2+z^2) & 2(xy-wz) & 2(xz+wy) \\ 2(xy + wz) & 1-2(x^2+z^2) & 2(yz-wx) \\ 2(xz-wy) & 2(yz+wx) & 1-2(x^2+y^2)\end{bmatrix} \end{align}\]

쿼터니언의 미분과 각속도

복소수가 $\dot{z}\bar{z} = \dot{\theta}$의 관계가 있던 것 처럼, 쿼터니언도 각속도 벡터와의 관계가 있을까?

복소수와 미분을 통한 각속도의 관계는 이 포스트 에서 유도했다.

복소수 때 처럼 쿼터니언을 미분해 보면 다음과 같다.

\[\begin{align} \frac{d}{dt}q &= \frac{d}{dt}\left(\cos{\theta} + \vec{u}\sin{\theta}\right) \nonumber \\ &= \dot{\theta}\vec{u} \left[\cos{\theta} + \vec{u}\sin{\theta}\right] + \dot{\vec{u}}\cos{\theta} \nonumber \\ &= ??? \end{align}\]

음.. 뭐 아무 감이 안잡힌다.
다른 방식으로 접근해 보자.

이번에는 미분의 정의를 사용할 것이다.

\[\begin{align} \lim_{\Delta t\rightarrow 0}{\frac{q(t + \Delta t) - q(t)}{\Delta t}} = \dot{q} \end{align}\]

기준계 $I$와 Body 좌표계 $B$가 있다.
$I$에서 관찰한 $B$의 임의의 시간 $t$에서의 자세 쿼터니언을 $q(t)$라 하자.
이제 $q(t)$에서 $\Delta t$초 만큼 각속도 벡터 $\vec{\omega}$로 회전된 다음의 자세 쿼터니언을 $q(t + \Delta t)$라 하자.
이때, $\vec{\omega}$가 기준계 $I$에서 관찰한 각속도 벡터, $\vec{\omega_I}$인 경우, 다음이 성립한다.

\[\begin{align} q(t + \Delta t) = q_{\omega} \otimes q(t) \\ q_\omega = e^{\normalsize \frac{\Delta t}{2}\vec{\omega}} \end{align}\]

이제, 쿼터니언의 미분을 구해보자

\[\begin{align} q(t + \Delta t) - q(t) &= \left(e^{\normalsize \frac{\Delta t}{2}\vec{\omega}} - 1\right) \otimes q(t) \nonumber \\ &= \left[ \cos{\left( \frac{\Delta t}{2} \lVert \vec{\omega} \rVert \right)} - 1 + \frac{\vec{\omega}}{\lVert \vec{\omega} \rVert} \sin{\left( \frac{\Delta t}{2} \lVert \vec{\omega} \rVert \right)} \right] \otimes q(t) \nonumber \\ \nonumber \\ \lim_{\Delta t\rightarrow 0}{\frac{q(t + \Delta t) - q(t)}{\Delta t}} &= \left[ \lim_{\Delta t \rightarrow 0}{\frac{\cos{\left( \frac{\Delta t}{2} \lVert \vec{\omega} \rVert \right)} - 1}{\Delta t}} + \frac{\vec{\omega}}{\lVert \vec{\omega} \rVert} \lim_{\Delta t \rightarrow 0}{\frac{\sin{\left( \frac{\Delta t}{2} \lVert \vec{\omega} \rVert \right)} }{\Delta t}} \right] \otimes q(t) \nonumber \\[5pt] &= \left[0 + \frac{\vec{\omega}}{\lVert \vec{\omega} \rVert} \frac{\lVert \vec{\omega} \rVert}{2} \right] \otimes q(t) \nonumber \\[5pt] \nonumber \\ \therefore \frac{d}{dt}q(t)&= \frac{\vec{\omega}}{2} \otimes q(t), \label{e2} \\ => \dot{q} &= \frac{\vec{\omega}}{2}\otimes q \nonumber \\ \end{align}\]

위 식 $\eqref{e2}$을 정리하면, 쿼터니언과 각속도에 대한 식은 다음과 같다.

\[\begin{align} 2\dot{q}\otimes \bar{q} &= \vec{\omega_I} \\ \vec{\omega} &: \vec{\omega_I}, \text{angular Velocity represented at }I\text{ frame} \nonumber \end{align}\]

하지만, 비행체의 자세 제어 분야에서는 오히려 $I$프레임 말고, $B$ 프레임에서 표현된 각속도 벡터가 더 쓸모 있다.

$\bar{q} \otimes \vec{\omega_I} \otimes q = \vec{\omega_B}$로 프레임 변환을 할 수 있으니,
다음과 같이 구할 수 있다.

\[\begin{align} \bar{q} \otimes \left(2\dot{q} \otimes \bar{q}\right) \otimes q &= \bar{q} \otimes (\vec{\omega_I}) \otimes q \nonumber \\ \nonumber \\ \therefore 2\bar{q} \otimes \dot{q} &= \vec{\omega_B} \\ \vec{\omega_B} &:\text{angular Velocity represented at }B\text{ frame} \nonumber \end{align}\]

이 관계는 다양한 곳에 적용될 수 있는데, 예를 들면 강체의 Euler-Lagrange Equation에서 일반화 좌표계(generalized coordinate)로 쿼터니언을 사용할 때 적용 가능하다.
